9/02/2015

Archivos para bajar:

13/02/2015

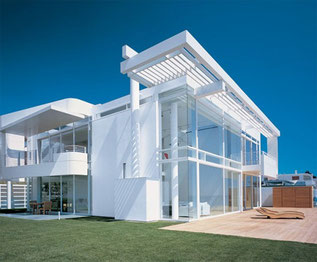

Representar las 5 vistas fundamentales del objeto de la imagen en sistema Monge utilizando AutoCAD. Pueden trabajar en el taller de computación en los horarios que se indican en la puerta del aula. Alternativamente pueden bajar el siguiente archivo de Sketchup, descomprimirlo y utilizarlo como referencia.

20/03/2015

Descargar el archivo de AutoCAD de más abajo y basándose en las imágenes adjuntas reconstruir en AutoCAD las dos vistas fundamentales de sistema Monge faltantes (Vista Lateral Izquierda y Vista Lateral Derecha). Utilizar únicamente proyecciones a partir de las vistas disponibles (no utilizar medidas).

27/03/2015

Utilizando como referencia el ejercicio anterior de AutoCAD y el archivo PDF 3D que se adjunta más abajo, reconstruir en 3D la escena de la pirámide con Sketchup. El dibujo de AutoCAD se insertará en Sketchup, se bloqueará y se colocará en un layer específico. Deben evitarse las medidas, utilizar solo referencias geométricas y proyecciones.

Tutorial Piramide: https://youtu.be/EdjXIwS9mVI

5/04/2015

En AutoCAD agregar las dos vistas Monge faltantes. Utilizar el PDF 3D que se adjunta como referencia. En clase se realizarán cortes transversales.

13/04/2015

Realizar el relevamiento métrico del edificio del Lavadero de Autos de la Universidad.

El mismo implica tomar todas las medidas necesarias (en planta, en vistas, cortes) para poder desarrollar en

el sistema Monge sus piezas gráficas correspondientes.

Para este trabajo les solicitamos que dibujen en croquis y mano alzada una planta, las 4 vistas y dos cortes (uno longitudinal y otro transversal), registrando en ellas la mayor cantidad de medidas. Les sugerimos que lo hagan de manera ordenada, relevando de lo más general (volumetría) a lo particular (detalles).

Todas las piezas gráficas se realizarán en hojas A3. Las mismas serán visadas y corregidas, con nota, la próxima clase.

Recuerden que cada grupo debe tener SU PROPIO RELEVAMIENTO!

15/05/2015

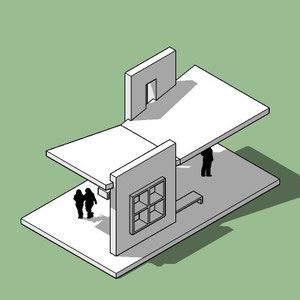

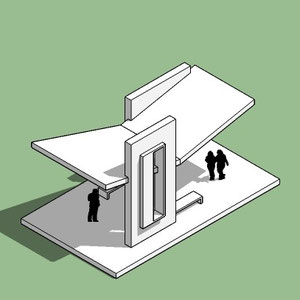

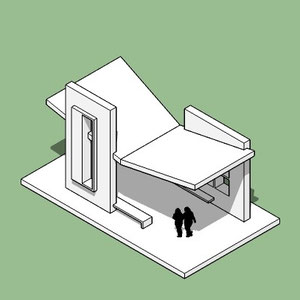

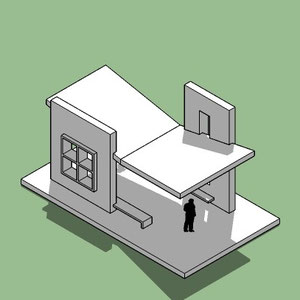

Parada de Ómnibus. Este es un ejercicio elemental de práctica para el parcial. Descargar y descomprimir el archivo .ZIP que se adjunta. En base a las imágenes proporcionadas, reconstruir en el archivo de AutoCAD las Fachadas y Cortes faltantes. Dibujar respetando la estructura de layers y espesores. Acotar, colocar rellenos, niveles y títulos. Luego grabar el archivo con otro nombre, borrar las Fachadas y Cortes del dibujo original y reconstruirlos basándose en lo hecho por ustedes mismos.

15/05/2015

Esquicio modificado. Bajar y descomprimir el archivo adjunto. Resolver en AutoCAD y sistema Monge la fachada y los 3 (tres) cortes faltantes.

29/05/2015

Ejercicio elemental de práctica para el parcial. Bajar y descomprimir el archivo adjunto.

1- Realizar en AutoCAD dos cortes paralelos al eje X y dos cortes paralelos al eje Y. Dos de ellos deben intersectar dos (2) prismas y los otros dos intersectarán los tres (3) prismas.

2- A partir de los 4 cortes anteriores, realizar sus 4 cortes inversos (mirando en la dirección opuesta).

Colocar bloques, denominaciones, acotar, rellenar superficies cortadas, indicar niveles, administrar correctamente los layers y espesores.

29/05/2015

Ejercicio elemental de práctica para el parcial. Bajar y descomprimir el archivo adjunto. Realizar en AutoCAD los cortes A, C, E, 1, 3, 5. Colocar bloques, denominaciones, acotar, rellenar superficies cortadas, indicar niveles, administrar correctamente los layers y espesores.

Tareas SketchUp y AutoCAD

1- Volumetrías de Evolución

Grabar 4 (Cuatro) escenas utilizando UN MISMO ENFOQUE de cámara, representando la evolución del diseño, desde las operaciones con sólidos hasta la finalización. Utilizar Estilo Transparente.

2- Volumetrías de Despiece de Grandes Conjuntos

Idem separando los conjuntos de:

-Totalidad

-Envolventes

-Estructura

-Puente, Cerramientos y Circulaciones Verticales

3- Corte Fugado

Exportar a AutoCAD y editar en AutoCAD hasta completar (rellenos, espesores, grisados, terreno, etc.)

4- Planta Primer Piso ó Planta Baja (a elección):

a- Ejes Estructurales señalizados con símbolos líneas de trazos

b- Señalización de Fachadas Cardinales

c- Denominación de Locales

d- Señalización de Terminaciones Superficiales

e- Cotas de Nivel

f- Cotas longitudinales y transversales, alineadas y agrupadas de particular a general

g- Grisado de planta dejando en blanco los espacios de doble altura (balconeos).

h- Colocación de Puertas y Ventanas, Muros Cortina.

Componentes Dinámicos (Configurables y de Escala Dinámica):

DaveBrook Componentes de Arquitectura (Courtain Walls, Escaleras, Puertas, Ventanas), click aquí

DaveBrook Courtain Walls en Español, click aquí

Google siluetas de personas, click aquí

Archivo de SketchUp con siluetas de personas 2D color negro, click aquí.

Archivo Base de Photoshop para hacer el Panel Grupal, click aquí

Archivo Base de Photoshop para hacer el Panel Individual, click aquí

Tamaño de Panel Individual

Tamaño de Panel para Grupos de 2

Archivos .visopt de VRay para SketchUp, click aquí.

Tutorial rápido para simular agua muy realista (espejo de agua), click aquí.

Ejemplo de puente con cobertura orgánica, click aquí.

Ejemplo de piel orgánica adosada a fachada de un edificio, click aquí.

Impresión de paneles, lugar que hace descuento:

ROCKY grafica integral. Obispo Salguero 647 - Nueva Córdoba - 0351 4604203   152284291

rocky.grafica@gmail.com

Archivo de SketchUP para hacer el Parcial, click aqui

En base al archivo y a la imagen que se adjuntan, se asignarán tareas según los teóricos dados y con los mismos procedimientos utilizados en el TP Final.
